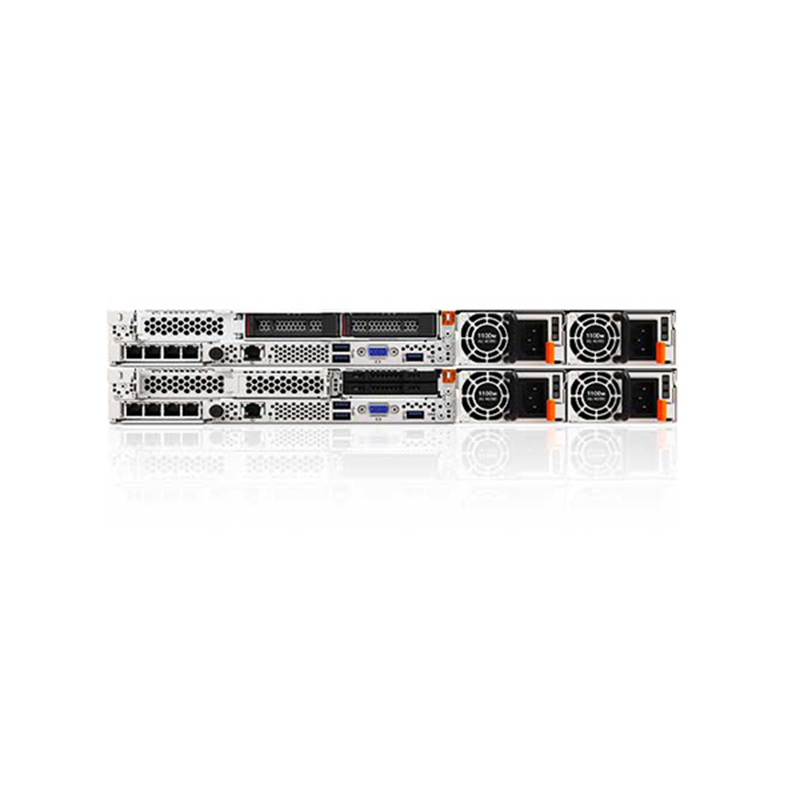

Wydajny serwer wielordzeniowy 1U w obudowie rack ThinkSystem SR630 V3
Opis rdzenia produktu
Obsługa GPU: Serwer obsługuje wiele procesorów graficznych, w tym procesory graficzne NVIDIA A2 i L4 o połowie wysokości i pojedynczej szerokości
Zintegrowane funkcje i interfejsy wejścia/wyjścia: w tym Lenovo XClarity Controller (XCC), który zapewnia funkcje sterowania i monitorowania procesora serwisowego, kontroler wideo, a także funkcje zdalnej klawiatury, wyświetlacza, myszy i zdalnego dysku twardego. Obsługuje kontroler XClarity Controller 2 (XCC2) i zapewnia wiele portów USB oraz złączy Ethernet.
Sieć: Zintegrowany kontroler Gigabit Ethernet z 1 portem, obsługujący połączenia z sieciami 1000 Mb/s
Kierownictwo: Narzędzie do zarządzania systemem XClarity upraszcza procesy infrastrukturalne, oszczędzając czas wdrażania, rozwiązywania problemów i dodawania nowych serwerów do sieci
Adaptacja środowiskowa: Konstrukcja serwera jest odpowiednia dla standardowych środowisk centrów danych i zgodna ze specyfikacjami ASHRAE klasy A2, A3 i A4
Chłodzenie: W zależności od liczby procesorów należy zapewnić od pięciu do siedmiu dwuwirnikowych wentylatorów z możliwością wymiany podczas pracy, aby zapewnić ciągłe odprowadzanie ciepła w przypadku awarii wirnika wentylatora
Rola i korzyści produktu
Procesor o wysokiej wydajności: Obsługuje najnowsze skalowalne procesory Intel Xeon piątej generacji, do 64 rdzeni, zapewniając wzrost wydajności nawet o 59%
Pamięć o dużej pojemności: Obsługuje do 32 modułów pamięci DDR5 DIMM o prędkości do 5600 MHz, zapewniając wystarczające zasoby pamięci dla złożonych obciążeń.
Elastyczne opcje przechowywania: Obsługuje wiele konfiguracji dysków twardych, w tym do 4 dysków 3,5-calowych, 12 dysków 2,5-calowych lub 16 dysków EDSFF E1.S. Obsługuje wymianę dysków na gorąco i zapewnia elastyczne możliwości rozbudowy pamięci masowej.
Zaawansowane rozszerzenie wejścia/wyjścia: Obsługuje technologię PCIe Gen5, zapewniającą większą prędkość wejścia/wyjścia i większą przepustowość, obsługującą do 5 gniazd rozszerzeń PCIe 4.0/5.0, w tym 1 gniazdo OCP 3.0
Obsługa GPU: Obsługuje do 3 procesorów graficznych o pojedynczej szerokości i mocy 75 W, takich jak NVIDIA A2 i L4, co jest przydatne w przypadku aplikacji wymagających przyspieszenia GPU
Zintegrowane zarządzanie i interfejs wejścia/wyjścia: wyposażony w kontroler Lenovo XClarity, zapewniający sterowanie procesorem serwisowym i funkcje monitorowania, kontroler wideo, a także funkcje zdalnej klawiatury, wyświetlacza, myszy i zdalnego dysku twardego
Zwiększone bezpieczeństwo: w tym oprogramowanie zabezpieczające Lenovo ThinkShield zapewniające kompleksową ochronę bezpieczeństwa, obejmującą łańcuch dostaw, system operacyjny serwera i system operacyjny w celu zapewnienia bezpieczeństwa w chmurze
Uproszczone zarządzanie systemem: Narzędzie do zarządzania systemem XClarity upraszcza procesy infrastrukturalne, oszczędzając czas wdrażania, rozwiązywania problemów i dodawania nowych serwerów do sieci
Obsługa technologii chłodzenia cieczą: Technologia chłodzenia cieczą Neptune™ firmy Lenovo może być stosowana w wybranych modelach SR630 V3 w celu zwiększenia efektywności odprowadzania ciepła i zmniejszenia zużycia energii
Wysokowydajne przetwarzanie (HPC), sztuczna inteligencja/uczenie maszynowe, skalowanie baz danych i przetwarzanie w chmurze: Konstrukcja SR630 V3 umożliwia obsługę złożonych obciążeń, takich jak HPC, 5G/sieci, operacje AI/ML, skalowanie baz danych, aplikacje w chmurze, infrastruktura wirtualnych pulpitów (VDI) i obciążenia rozproszone
Łatwe w utrzymaniu i modernizacji: Konstrukcja serwera koncentruje się na wygodzie konserwacji, zapewniając łatwy dostęp do zatok dysków twardych i gniazd rozszerzeń, a także kontrolek błędów i narzędzi diagnostycznych, co upraszcza proces rozwiązywania problemów
Zarządzanie energią: Monitoruj i zarządzaj zużyciem energii i temperaturą za pomocą Lenovo XClarity Energy Manager, aby zwiększyć efektywność energetyczną
Projekt nadmiarowy: w tym redundantne połączenia sieciowe i redundantne chłodzenie, aby zapewnić wysoką dostępność i niezawodność serwera
Obszary zastosowań produktu
Serwer Lenovo ThinkSystem SR630 V3 to wydajny, wielordzeniowy serwer rack 1U, odpowiedni do różnorodnych obciążeń IT. Oto jego główne obszary zastosowań:
Baza danych: Wysoka wydajność i duża pojemność pamięci SR630 V3 sprawiają, że jest to idealny wybór dla aplikacji bazodanowych, zdolnych do przechowywania, pobierania i analizowania dużych ilości danych.
Wirtualizacja i przetwarzanie w chmurze: Serwer obsługuje technologię wirtualizacji, odpowiednią do budowy prywatnych i publicznych platform chmurowych, zapewniając elastyczne zarządzanie zasobami i usługi automatyzacji.
Infrastruktura pulpitu wirtualnego (VDI): SR630 V3 może pełnić funkcję zaplecza dla rozwiązań VDI, udostępniając zdalnym użytkownikom zwirtualizowane środowisko pulpitu.
Bezpieczeństwo infrastruktury: Serwery mogą stanowić część systemów bezpieczeństwa i monitorowania sieci, dostarczając niezbędną moc obliczeniową i zasoby pamięci masowej.
Zarządzanie systemem: SR630 V3 umożliwia efektywne zarządzanie i monitorowanie systemów za pośrednictwem zintegrowanego kontrolera XClarity, co upraszcza procesy zarządzania IT.
Aplikacje korporacyjne: Podstawowe systemy biznesowe, takie jak Enterprise Resource Planning (ERP) i Customer Relationship Management (CRM), można wdrożyć na platformie SR630 V3, aby wesprzeć działanie i zarządzanie przedsiębiorstwem.
Współpraca/E-mail: Serwer może stanowić infrastrukturę dla serwerów poczty elektronicznej lub platform współpracy, wspierając komunikację i potrzeby współpracy przedsiębiorstw.
Media strumieniowe: SR630 V3 może pełnić funkcję serwera multimediów strumieniowych, zapewniając transmisję w czasie rzeczywistym treści wideo i audio.
Aplikacje internetowe: Serwery mogą hostować różne aplikacje i usługi internetowe, takie jak strony internetowe, interfejsy API i usługi internetowe.
Wysokowydajne przetwarzanie (HPC): SR630 V3 obsługuje zadania wymagające dużej wydajności obliczeniowej, takie jak obliczenia naukowe, symulacje inżynierskie i analiza danych.
Sztuczna inteligencja (AI) i uczenie maszynowe: Serwery mogą stanowić infrastrukturę dla aplikacji sztucznej inteligencji i uczenia maszynowego, wspierając zadania związane z trenowaniem modeli i wnioskowaniem.
Aplikacje wymagające dużej ilości pamięci: SR630 V3 obsługuje wiele konfiguracji pamięci masowej, w tym dyski NVMe, SATA i SAS, dzięki czemu nadaje się do zastosowań wymagających dużej ilości zasobów pamięci masowej.
Dostawca usług w chmurze: Dostawcy usług w chmurze, którzy muszą świadczyć usługi dla wielu użytkowników, mogą wykorzystać urządzenie SR630 V3 jako główny sprzęt w swoich centrach danych.
Instrukcja obsługi produktu
Instrukcja obsługi serwera Lenovo ThinkSystem SR630 V3 obejmuje wiele kroków – od rozpakowania po konfigurację. Poniżej przedstawiono szczegółowe instrukcje dotyczące obsługi:
Kontrola rozpakowania: Najpierw sprawdź, czy opakowanie jest nienaruszone, a następnie otwórz je, aby upewnić się, że wszystkie elementy są kompletne, w tym sam serwer, przewody zasilające, zestawy akcesoriów i wydrukowane dokumenty. Jeśli brakuje któregokolwiek elementu lub jest on uszkodzony, skontaktuj się z działem zakupów.
Zidentyfikuj serwer: Zidentyfikuj model serwera, typ maszyny i numer seryjny, które znajdują się na etykiecie identyfikacyjnej serwera. Te informacje są kluczowe dla kontaktu z pomocą techniczną Lenovo.
Identyfikacja kontrolera Lenovo XClarity: Etykieta dostępu do sieci kontrolera Lenovo XClarity jest przymocowana do wyjmowanej karty informacyjnej z przodu obudowy i zawiera domyślną nazwę hosta kontrolera Lenovo XClarity oraz lokalny adres łącza IPv6 (LLA).
Podłącz kable zewnętrzne: Podłącz serwer do zasilania, sieci danych, urządzeń pamięci masowej i sieci zarządzania.
Włącz serwer: Serwer można włączyć, naciskając przycisk zasilania, automatycznie uruchamiając go ponownie po zaniku zasilania lub zdalnie, wysyłając żądanie włączenia za pomocą programu do zdalnego zarządzania.
Sprawdź ustawienia serwera: Sprawdź, czy dioda zasilania, dioda interfejsu Ethernet i dioda sieciowa świecą się na zielono, co oznacza, że ustawienia sprzętowe serwera zostały pomyślnie skonfigurowane.
Konfiguracja systemu:
Skonfiguruj połączenie sieciowe dla kontrolera Lenovo XClarity w celu nawiązania połączenia z siecią zarządzania.
W razie potrzeby zaktualizuj oprogramowanie sprzętowe serwera. Oprogramowanie sprzętowe serwera można zaktualizować na różne sposoby, między innymi za pomocą narzędzi takich jak Lenovo XClarity Administrator, Lenovo XClarity Essentials, Lenovo XClarity Provision Manager itp.
Konfiguracja oprogramowania sprzętowego serwera, łącznie z konfiguracją RAID.
Zainstaluj system operacyjny.
Konfiguracja serwera zapasowego.
Monitorowanie i konserwacja: Użyj kontrolera Lenovo XClarity do monitorowania i konserwacji serwerów, w tym monitorowania stanu sprzętu, diagnostyki błędów, aktualizacji oprogramowania sprzętowego itp.
Rozwiązywanie problemów: W przypadku wystąpienia problemów można skorzystać ze zintegrowanego panelu diagnostycznego lub zewnętrznego przenośnego urządzenia diagnostycznego, aby uzyskać informacje o stanie systemu, błędach i wykonać diagnostykę usterek.
Należy pamiętać, że konkretna instrukcja obsługi może się różnić w zależności od konfiguracji serwera i środowiska użytkowania. Przed rozpoczęciem użytkowania zaleca się dokładne zapoznanie się z instrukcją obsługi i dokumentacją produktu, aby zapewnić prawidłową i bezpieczną pracę serwera. Aby uzyskać szczegółowe informacje, zapoznaj się z oficjalną dokumentacją Lenovo.
Obsługa posprzedażowa produktu
Poniżej przedstawiono informacje dotyczące serwisu posprzedażowego i napraw serwera Lenovo ThinkSystem SR630 V3:
Firma Lenovo udostępnia szczegółowy przewodnik po procesie wymiany sprzętu, który pomaga użytkownikom zrozumieć, jak wymienić różne komponenty serwera
Na stronie pomocy technicznej Lenovo można pobrać sterowniki i oprogramowanie sprzętowe, a także skorzystać z różnych zasobów pomocy technicznej, do których użytkownicy mogą uzyskać dostęp w celu uzyskania niezbędnych informacji dotyczących pomocy technicznej
Lenovo zapewnia kompleksowy serwis gwarancyjny, a użytkownicy mogą sprawdzić status gwarancji i opcje naprawy za pośrednictwem witryny serwisowej Lenovo
Lenovo zapewnia wygodną i łatwą w użyciu dokumentację, sterowniki i oprogramowanie sprzętowe do pobrania, a także zasoby pomocnicze, dzięki którym użytkownicy mają łatwy dostęp do niezbędnych materiałów i oprogramowania
Firma Lenovo udostępnia również łącza do pobierania różnych dokumentów, takich jak podręczniki użytkownika, podręczniki konfiguracji systemu, podręczniki konserwacji sprzętu itp., aby użytkownicy mogli się z nimi zapoznać i z nich korzystać.
Użytkownicy mogą się z nami kontaktować za pośrednictwem usług online, telefonicznie, pocztą elektroniczną i innymi sposobami.
Należy pamiętać, że szczegółowe zasady serwisu posprzedażowego i napraw mogą się różnić w zależności od regionu i umowy serwisowej. Zaleca się, aby użytkownicy kontaktowali się bezpośrednio z centrum obsługi klienta Lenovo, aby uzyskać najdokładniejsze informacje i pomoc w razie potrzeby naprawy.
