LTC5541IU # TRPBF Circuit intégré mélangeur RF haute performance
Technologie et avantages du produit
Le LTC5541IU # TRPBF est un circuit intégré mélangeur RF hautes performances produit par Analog Devices Inc. Ses avantages techniques et de performance sont les suivants :
Plage dynamique élevée : Le mélangeur LTC5541 couvre la gamme RF de 1,3 GHz à 2,3 GHz, offrant une plage dynamique élevée et convenant aux systèmes de communication sans fil tels que LTE et W-CDMA.
Gain de conversion élevé : À 1950 MHz, le gain de conversion est de 7,8 dB, ce qui contribue à améliorer la force et la qualité du signal.
Indice de bruit faible : À 1950 MHz, l'indice de bruit est de 9,6 dB, ce qui contribue à améliorer le rapport signal/bruit du signal.
Point d'interception du troisième ordre à entrée élevée (IIP3) : À 1950 MHz, l'IIP3 est de 26,4 dBm, ce qui indique que le mélangeur peut gérer des signaux de forte puissance sans distorsion non linéaire significative.
Conception à faible consommation : Avec une alimentation de 3,3 V, la consommation électrique est de 630 mW, ce qui convient aux applications alimentées par batterie.
Commutateur SPDT LO intégré : Le commutateur d'oscillateur local (LO) unipolaire à double inversion (SPDT) intégré permet une commutation rapide de deux signaux LO actifs tout en assurant une isolation élevée, ce qui le rend adapté aux applications à saut de fréquence.

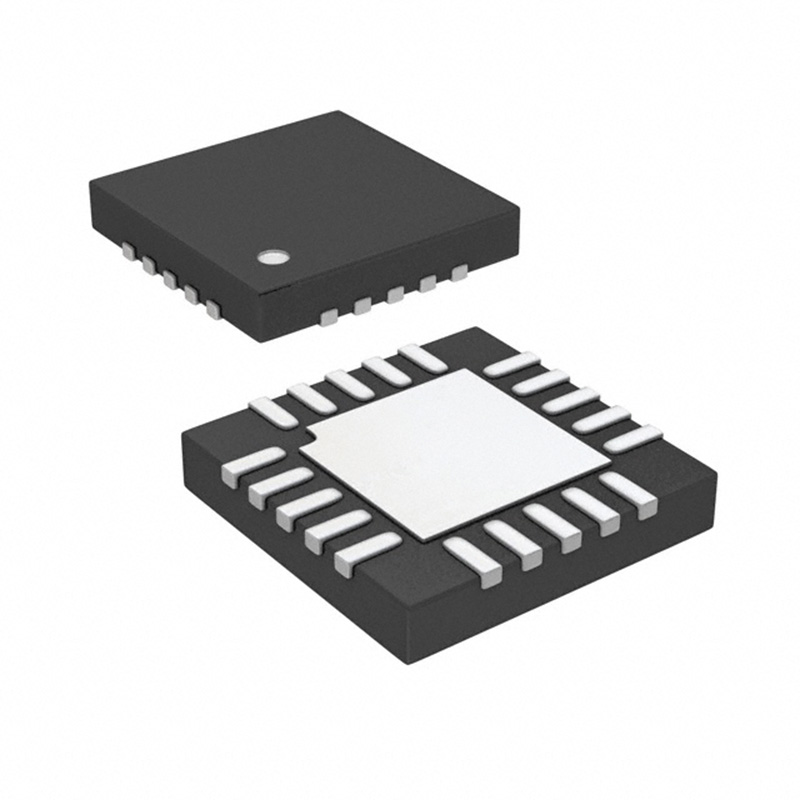

Solution compacte : Adoption d'un boîtier QFN à 20 broches (5 mm x 5 mm) pour économiser de l'espace sur la carte de circuit imprimé.
Large plage de tension d'alimentation : l'amplificateur FI peut être alimenté par une tension de 3,3 V ou de 5 V, offrant une grande flexibilité de conception.
Isolation LO-RF et LO-IF élevée : Offre une isolation élevée pour contribuer à réduire les interférences de signal.
Code d'arrêt : Doté d'une broche d'arrêt, l'appareil peut être éteint lorsqu'il n'est pas nécessaire afin d'économiser de l'énergie.
Entrée RF et LO asymétrique 50 Ω : simplifie l'interface avec les circuits RF existants.
P1dB d'entrée élevé : Il peut être configuré pour une entrée de 13 dBm P1dB, ce qui contribue à améliorer la linéarité du signal.
Ces avantages font du LTC5541IU # TRPBF un choix idéal pour les systèmes de communication sans fil haute performance, en particulier dans les applications RF qui nécessitent une linéarité élevée et un faible facteur de bruit.
Domaines d'application du produit
LTC5541IU # TRPBF est un circuit intégré mélangeur RF hautes performances produit par Analog Devices Inc. Ses principaux domaines d'application sont les suivants :
Récepteur d'infrastructure sans fil : Adapté aux systèmes de communication sans fil tels que LTE, W-CDMA, TD-SCDMA, UMTS, GSM1800, etc. Ces systèmes nécessitent généralement une plage dynamique élevée et un faible indice de bruit, et le LTC5541IUH # TRPBF peut répondre à ces exigences en fournissant des capacités de réception et de traitement du signal claires.
Liaison micro-ondes point à point : Dans les systèmes de communication micro-ondes point à point, le LTC5541IU # TRPBF peut servir de composant clé, fournissant un gain élevé et un mélange de signaux à faible bruit pour assurer la stabilité et la fiabilité de la transmission du signal.
Application d'un mélangeur de conversion descendante à plage dynamique élevée : Le LTC5541IU # TRPBF est conçu pour fournir un mélange de signaux à plage dynamique élevée, adapté aux scénarios d'application qui nécessitent une linéarité élevée et une large plage dynamique.
Équipements de test et de mesure : Dans le domaine des tests et mesures RF, le LTC5541IU # TRPBF peut être utilisé comme élément de l'équipement de test pour fournir des capacités précises de mélange et de traitement du signal.
La conception et le processus de fabrication de ce circuit intégré mélangeur en font un choix idéal pour les domaines d'application susmentionnés. Il offre un gain de conversion élevé, un point d'interception du troisième ordre (IIP3) d'entrée élevé et un faible facteur de bruit, tout en conservant une taille réduite et une faible consommation d'énergie. Ces caractéristiques confèrent au LTC5541IU # TRPBF un avantage considérable pour les systèmes de communication sans fil hautes performances.
Service après-vente des produits
Le LTC5541IU # TRPBF est un circuit intégré mélangeur RF hautes performances produit par Analog Devices Inc. Son service après-vente et son assistance technique comprennent :
Assistance technique : Des services d'assistance technique professionnels peuvent être fournis en ligne, par téléphone, par courriel et par d'autres moyens.
Documentation produit : ADI fournit un manuel technique détaillé et des informations sur le produit LTC5541. Les utilisateurs peuvent consulter le site web officiel d'ADI pour télécharger le manuel technique et obtenir des informations sur les spécifications détaillées du produit et ses applications.
Base de connaissances : La base de connaissances d'ADI contient un grand nombre d'articles et de solutions techniques, et les utilisateurs peuvent y rechercher des problèmes techniques et des solutions pertinents.
Service client: Vous pouvez obtenir davantage d'aide et de soutien en ligne, par téléphone, par courriel et par d'autres moyens.
Achat de produits et distributeurs : Les utilisateurs peuvent acheter les produits LTC5541IUH # TRPBF auprès des distributeurs ADI agréés et bénéficier du service après-vente correspondant.
Veuillez noter que les modalités et politiques du service après-vente sont susceptibles d'évoluer. Nous vous recommandons de contacter directement le service client d'ADI ou de consulter le site web officiel d'ADI pour obtenir les informations les plus récentes en cas de besoin.
